典型液壓系統基本回路示意

發布時間：2016-03-25 10:18:15 瀏覽次數：6656

　　任何液壓系統都是由一些基本回路組成的，基本回路是由各類元件或輔件組成的。參照典型液壓基本回路設計液壓系統，可以收到事半功倍的效果。

進油路節流調速回路

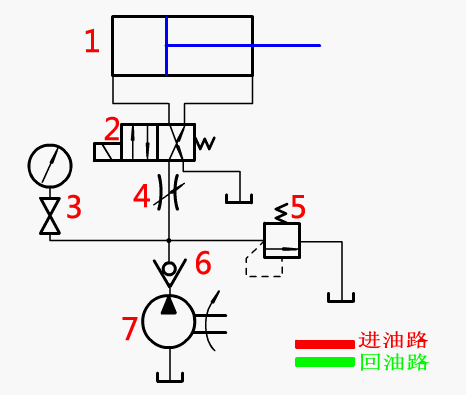

　　油路說明：在進油管路上設置節流閥，控制液壓油流量，進而控制活塞桿移動速度

　　1.油缸：執行元件

　　2.電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變

　　3.壓力表：壓力指示

　　4.節流閥：通過改變節流截面或節流長度以控制流體流量

　　5.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用

　　6.單向閥：防止油流反向流動

　　7.油泵電機：提供動力源

　　快速工進回路

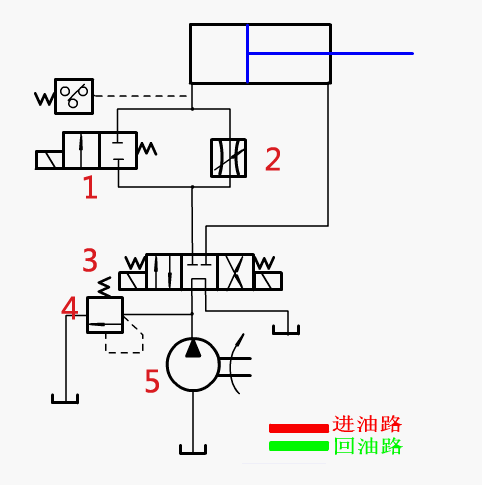

　　油路說明：液壓油在進油管路上從1通過，活塞桿快速移動，從2通過時，活塞桿慢速移動，工進時速度減慢。

　　1.換向閥（二位二通）：液路系統中用來實現液路的通斷或液流方向的改變

　　2.節流閥：通過改變節流截面或節流長度以控制流體流量

　　3.換向閥（三位四通）：液路系統中用來實現液路的通斷或液流方向的改變

　　4.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用

　　5.油泵電機：提供動力源
